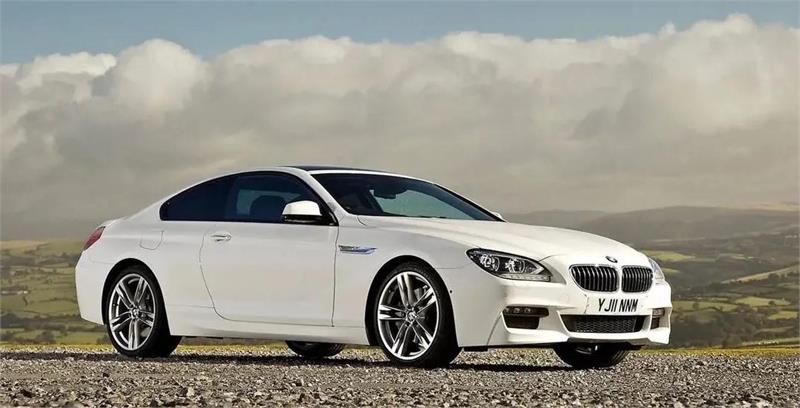

時隔14年后，寶馬決定復活6系，再次介入到這個大型豪華跑車市場中。在外型設計上，6系保持了寶馬coupe典型的動態風格，長長的引擎罩，低低的車頂線條以及前臉及側面裙邊賦予了該車動感，優雅的姿態。

車身尺寸為5007×1894×1403；

車身材料

底強鋼占比13%，主要應用在天窗加強板、C柱外板等區域。

高強鋼占比33%，主要應用在后地板、后輪罩內板、前圍板等區域。

先進高強鋼8%，主要應用在前地板面板、B柱內板等區域。

超高強鋼1%，主要應用在前地板下連接梁。

熱成型鋼17%，主要應用在B柱、門檻梁、頂蓋上邊梁、機艙前橫梁等區域。

5系鋁板占比6%，主要應用在前機蓋外板、前后門外板、后背箱外板下部等區域。

6系鋁板占比5%，主要應用在前機蓋內板、前后門內板、后背箱內板下部等區域。

6系型材占比2%，主要應用在前縱梁、前地板橫梁等區域。

低壓鑄鋁件占比11%，主要應用在前后輪罩及前扭力桿部位。

在頂蓋后橫梁處、C柱上部、后圍上部等區域，通過結構優化，減小封閉空腔面積，但是對于結構強度會產生較大影響，需要通過提高材料屬性及優化結構及車身成體結構來實現局部的減重。

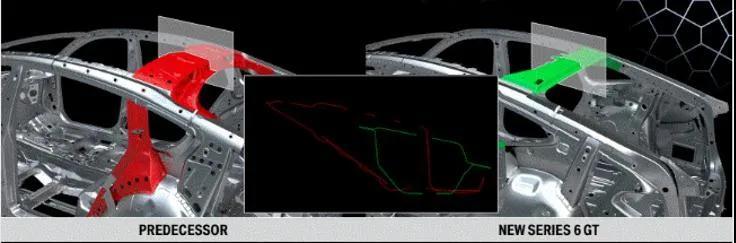

頂蓋橫梁ZX面截面對比圖

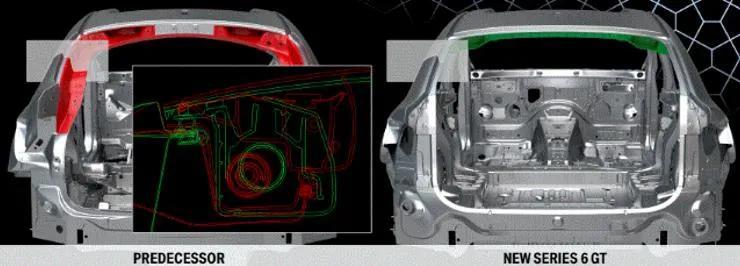

后圍上部法向截面對比圖

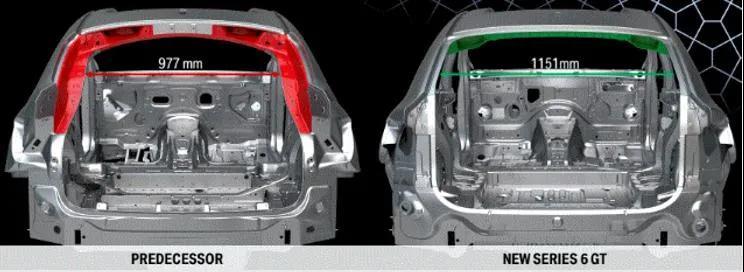

通過結構優化，減少截面尺寸，可以直觀的看見后部的流水槽空間減少較多，實現后部空間增加，在Z向由977mm增加到1151mm

后背箱空間圖

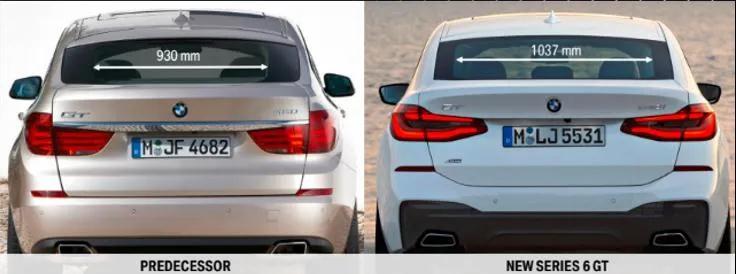

后背門玻璃空間細節圖

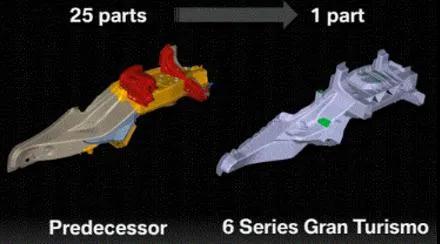

后輪罩區域，通過將之前的25個零件集成為一個鑄件，實現重量減輕15kg，簡化了裝配焊接工藝，提高扭轉剛度。

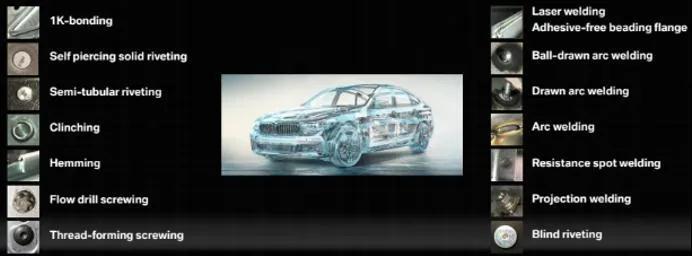

在前輪罩與其他零件的連接過程中，主要通過SPR、FDS實現，因?yàn)榍翱v梁為封閉截面的型材，與前縱梁的連接采用FDS,在其他區域與其他零件主要通過SPR實現連接。

總結

本文主要通過材料、結構、連接對寶馬6系進行了簡單的解析，不難發現在高端車型，對于新工藝及材料的應用相對較多，和其成本是分不開的，但是在車身設計中，輕量化是一個一直不斷努力的方向。
